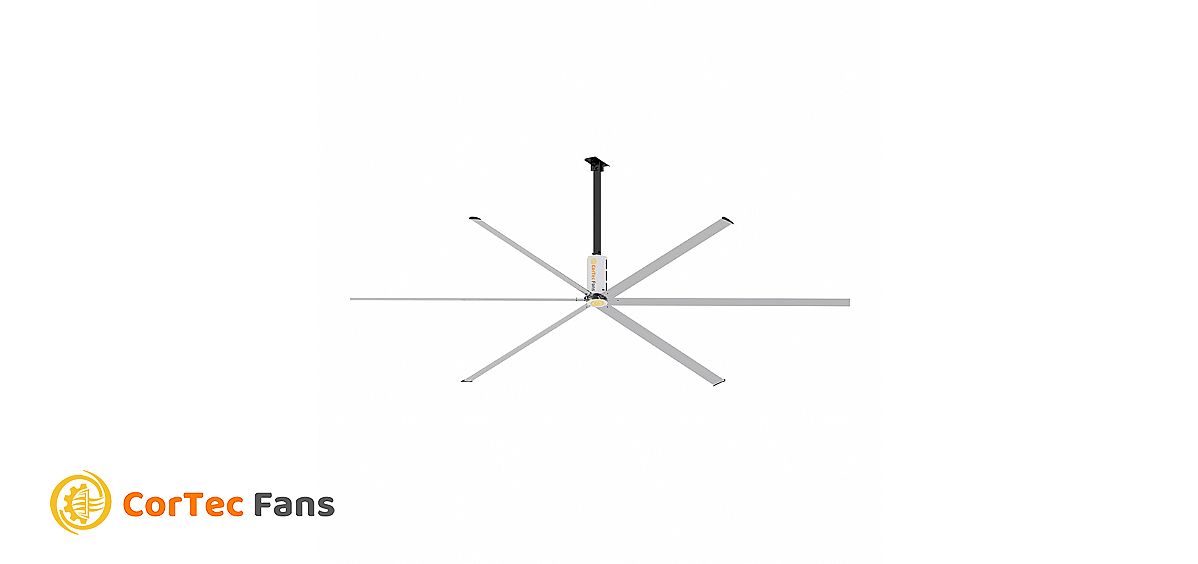

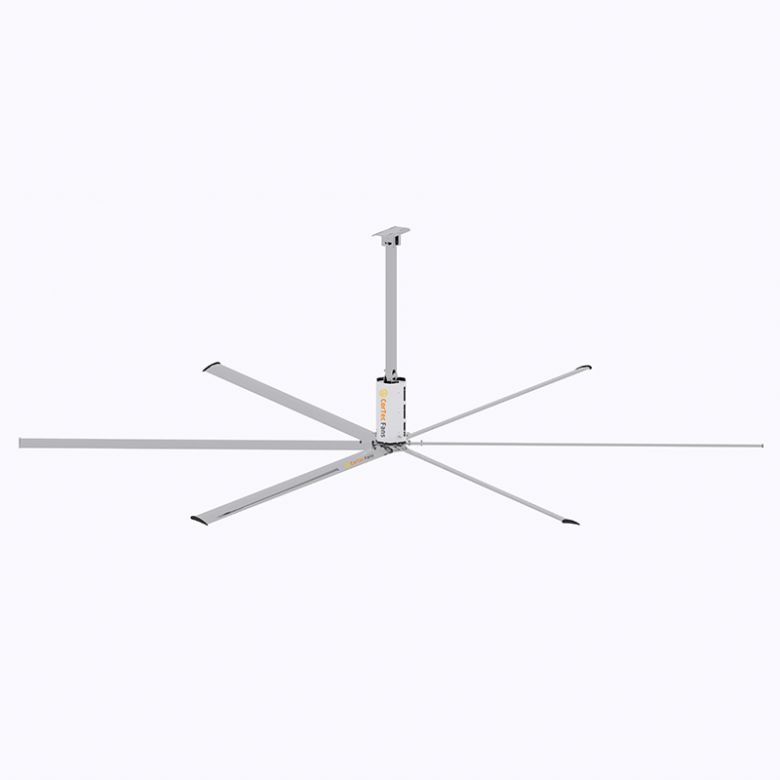

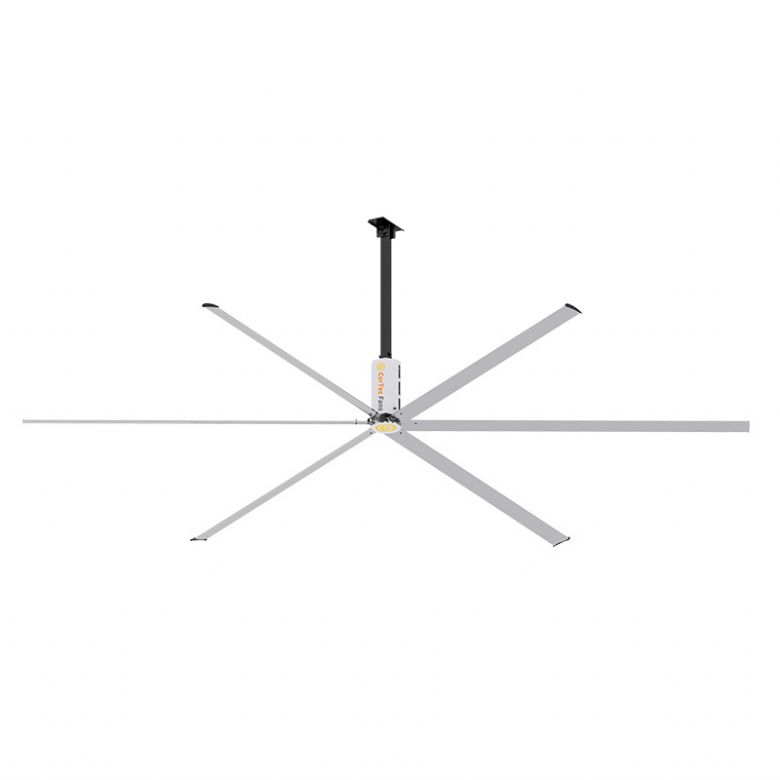

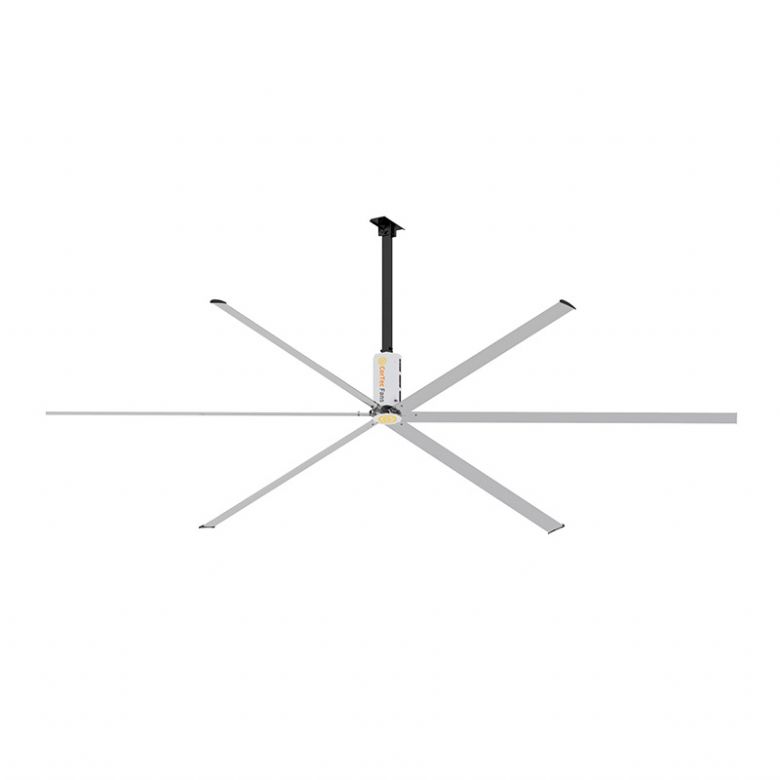

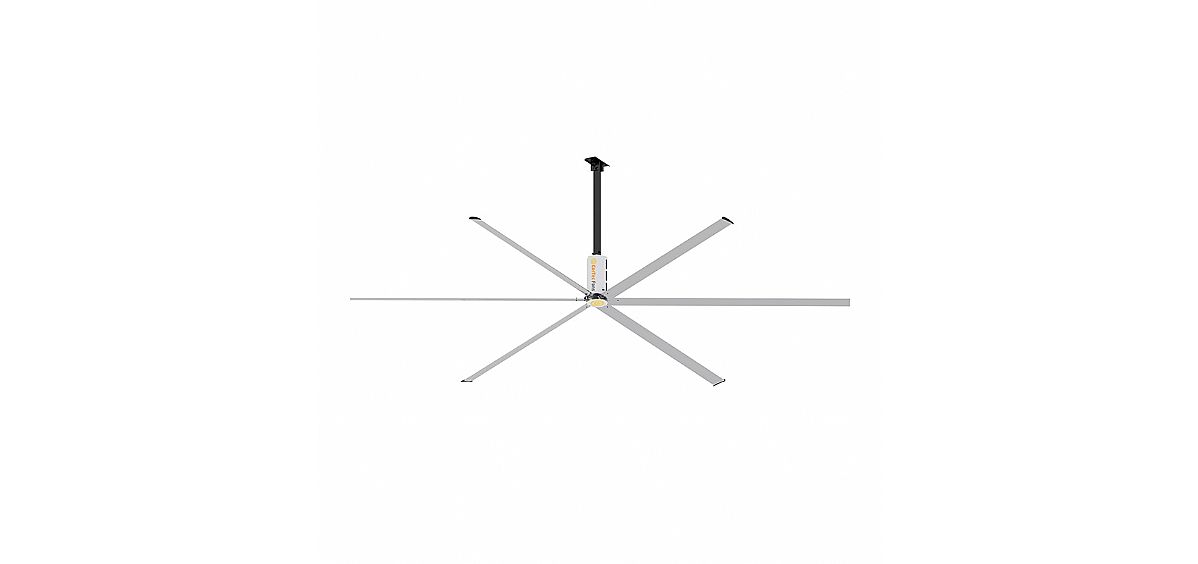

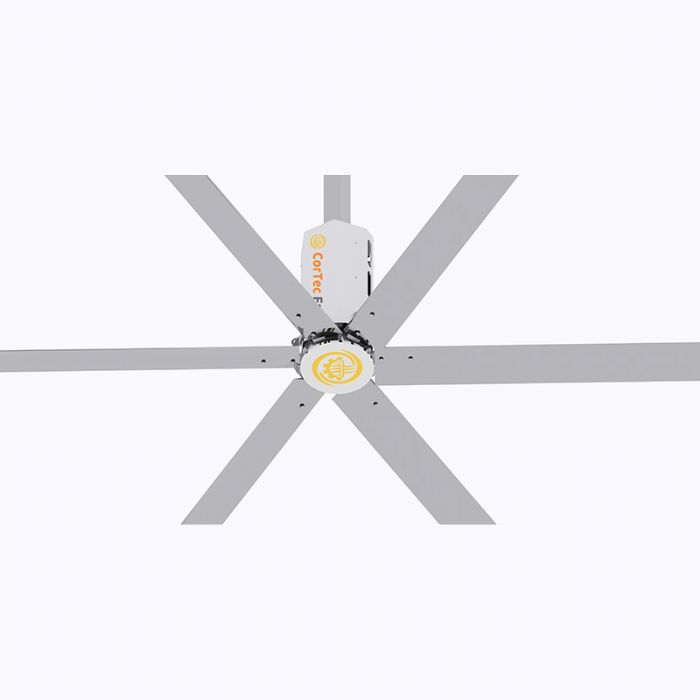

El ventilador HVLS de la serie Odin de CorTec es un ventilador HVLS de tipo tradicional equipado con un motor ABM de transmisión por engranajes, que utiliza lubricación con grasa en lugar de aceite. La serie ofrece un flujo de aire de refrigeración más agradable, una mayor capacidad de volumen de aire, tecnologías y aplicaciones de seguridad innovadoras, y un sistema de transmisión personalizado más potente, estable y silencioso.
PARÁMETROS TÉCNICOS
DESCRIPCIÓN DEL PRODUCTO

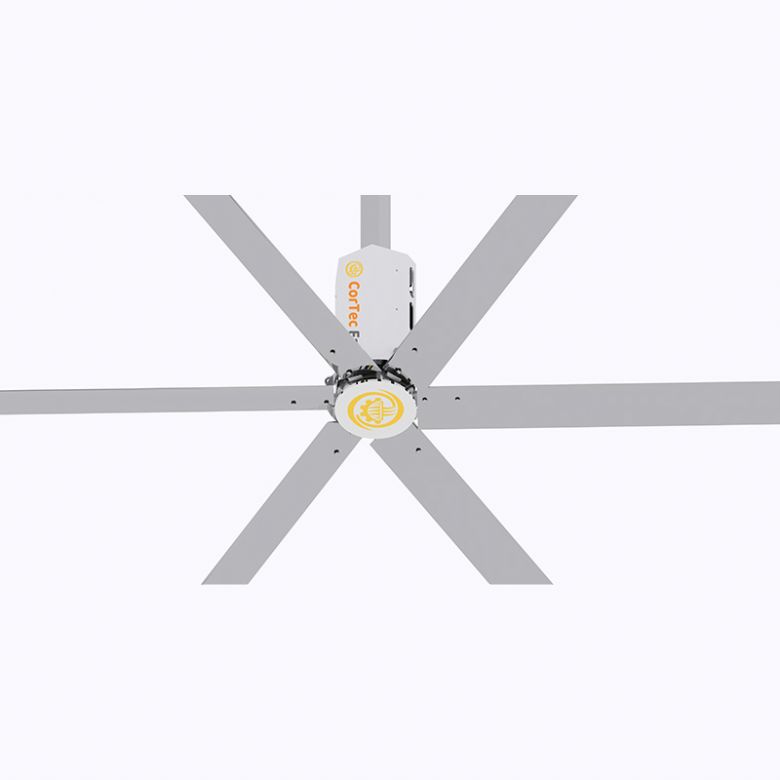

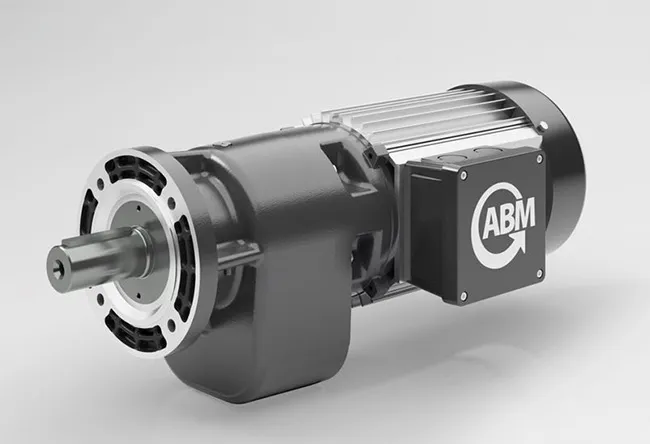

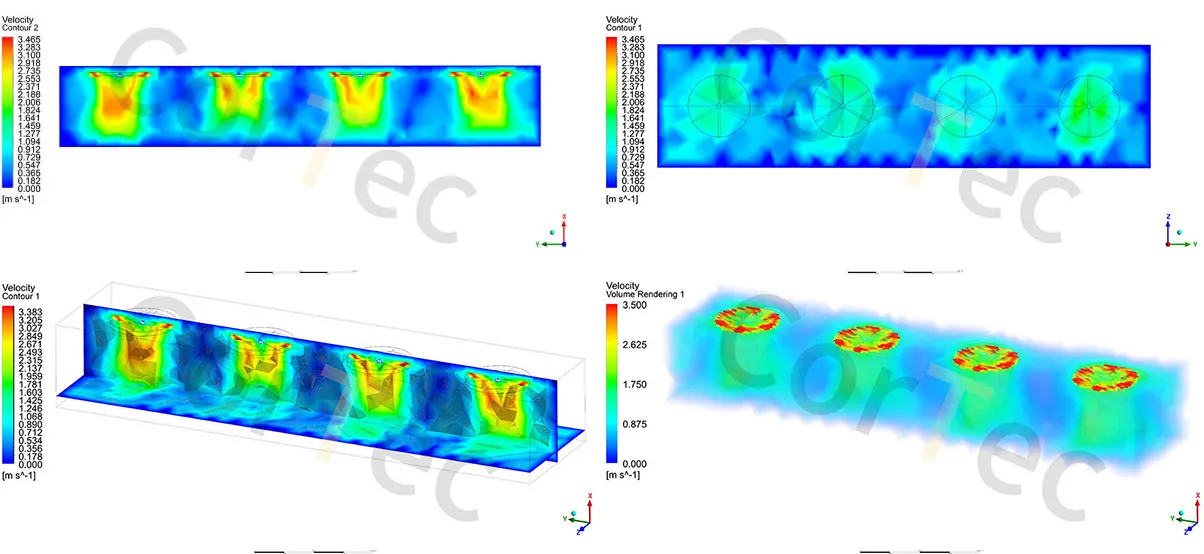

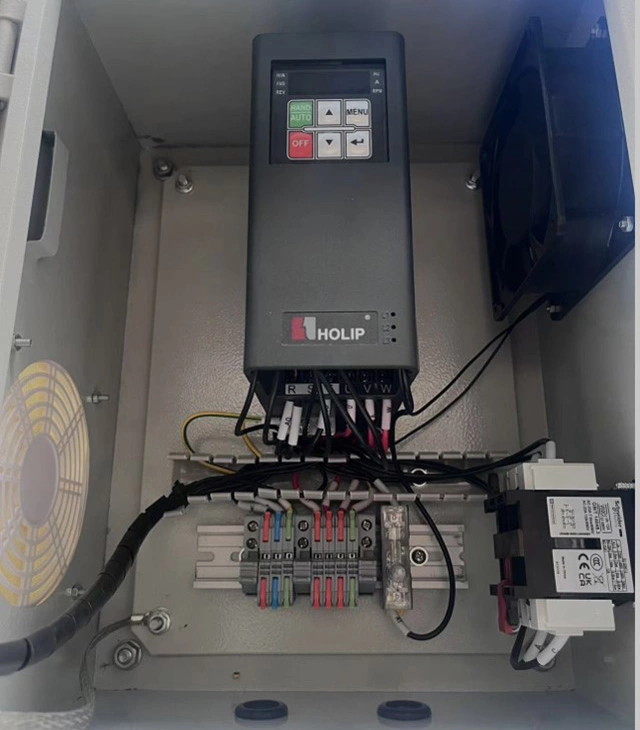

Motor Motor importado de Alemania, modelo IE2 de bajo consumo y alta eficiencia. El eje central está fabricado en acero 42crMo, con un diámetro de 35 mm y doble sello de aceite. Fabricado en aluminio fundido a baja presión. Su aceite lubricante especial en la caja reductora garantiza una larga vida útil y un funcionamiento sin mantenimiento. Controlador La caja de control CorTec utiliza convertidores de frecuencia Danfoss y componentes eléctricos de la marca Schneider, con funciones de supresión de interferencias de radio y frenado. Además, cuenta con múltiples funciones de protección contra alarmas, como falla a tierra, sobretemperatura, sobrecorriente, subtensión, sobretensión, cortocircuito y pérdida de fase. Dispone de una ventana de observación transparente en el exterior que permite visualizar el estado de funcionamiento en tiempo real. En la parte frontal, incorpora un indicador luminoso de funcionamiento, un mando de ajuste de velocidad continuo y un selector de tres velocidades. DESCRIBIR Basándose en la teoría del momento de los elementos de las aspas, CorTec ha realizado numerosos diseños para identificar la curvatura y el ángulo óptimos de las aspas del ventilador. Si desea ver el aspecto final, póngase en contacto con nosotros directamente (las dimensiones reales son confidenciales y están patentadas). CorTec comparó docenas de diseños aerodinámicos diferentes mediante simulaciones con ANSYS FLUENT e identificó la forma que producía el máximo flujo de aire en condiciones de potencia equivalentes. Como se ilustra en las siguientes imágenes, que muestran dos perfiles de aspas de ventilador distintos, los mapas de calor de velocidad del viento generados por sus rotaciones son muy diferentes. En concreto, el volumen de flujo de aire de la izquierda es un 5,7 % mayor que el de la derecha. Estructura La estructura interna de la pala del ventilador CorTec tiene un diseño especial: Pieza de conexión de viga El diseño especial de CorTec, con una placa de 8 mm de espesor y una curvatura especial, junto con la tecnología de soldadura robótica, garantiza totalmente la seguridad de los ventiladores para evitar cualquier accidente. CorTec ofrece simulación de flujo de viento (CFD) para clientes VIP o grandes proyectos, para lo cual es necesario proporcionar planos 3D del proyecto. Nuestros ingenieros seleccionarán el tamaño adecuado de los ventiladores y calcularán la cantidad necesaria para lograr la ventilación óptima de forma económica.
contiene dos nervaduras de refuerzo conectadas y cuatro nervaduras de refuerzo no conectadas, lo que hace que la pala sea ligera y más resistente a la rotura.
Cuando la pala se conecta al conector y la tuerca la aprieta, las dos nervaduras de refuerzo en forma de "E" tienen cierta capacidad de deformación. Cuando la pala se somete a la fuerza de apriete de arriba hacia abajo, las nervaduras de refuerzo se doblan ligeramente, lo que no solo garantiza una conexión firme entre el conector y la pala, sino que también asegura la resistencia estructural de la misma.
PLANO DE INSTALACIÓN

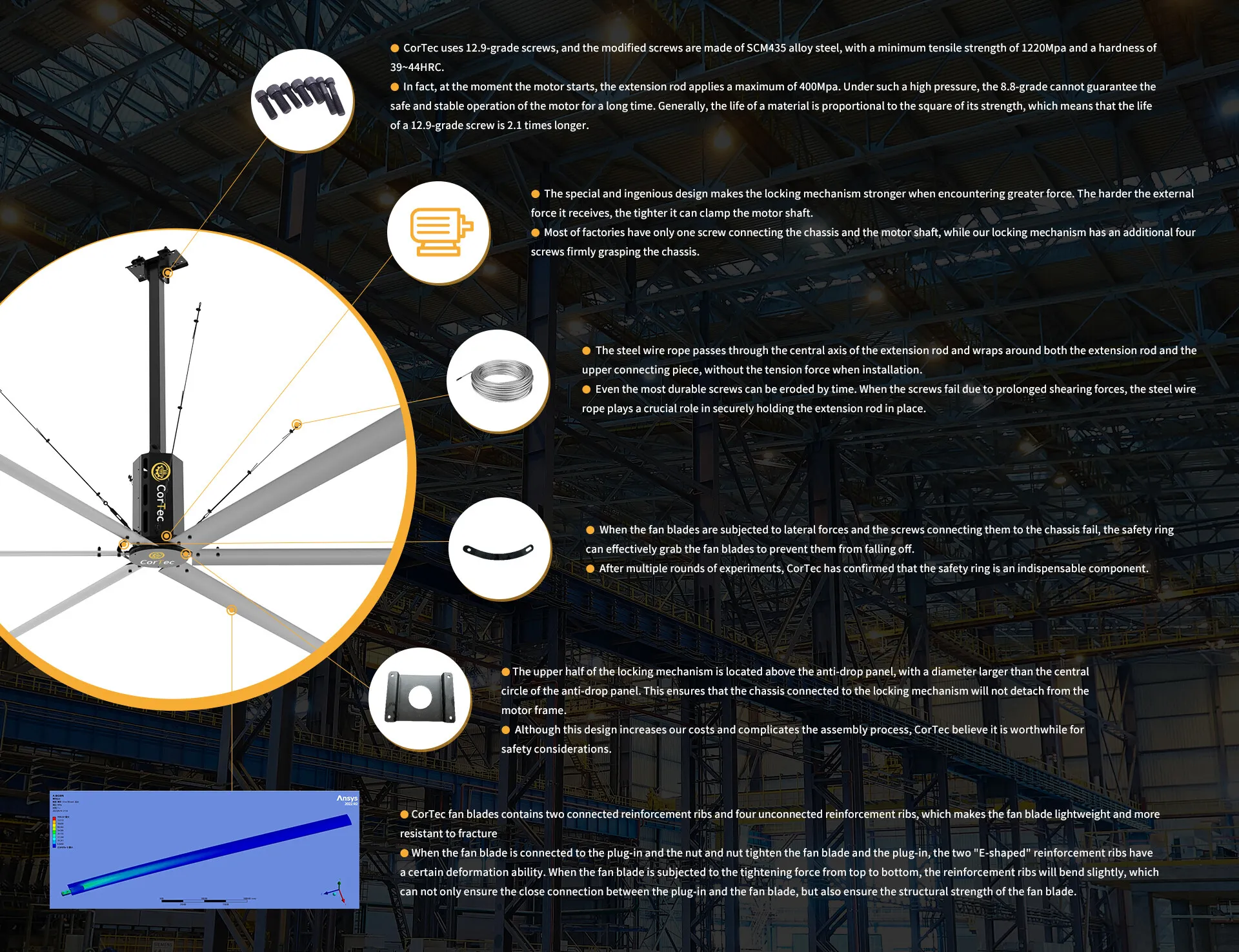

ESTRUCTURA DE SEGURIDAD DEL VENTILADOR
