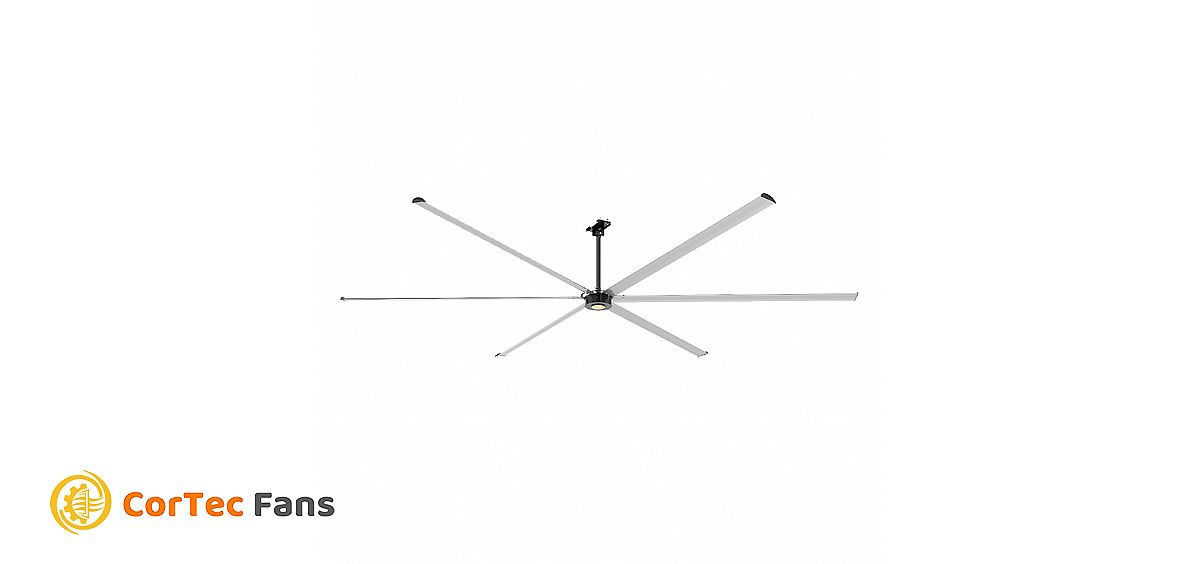

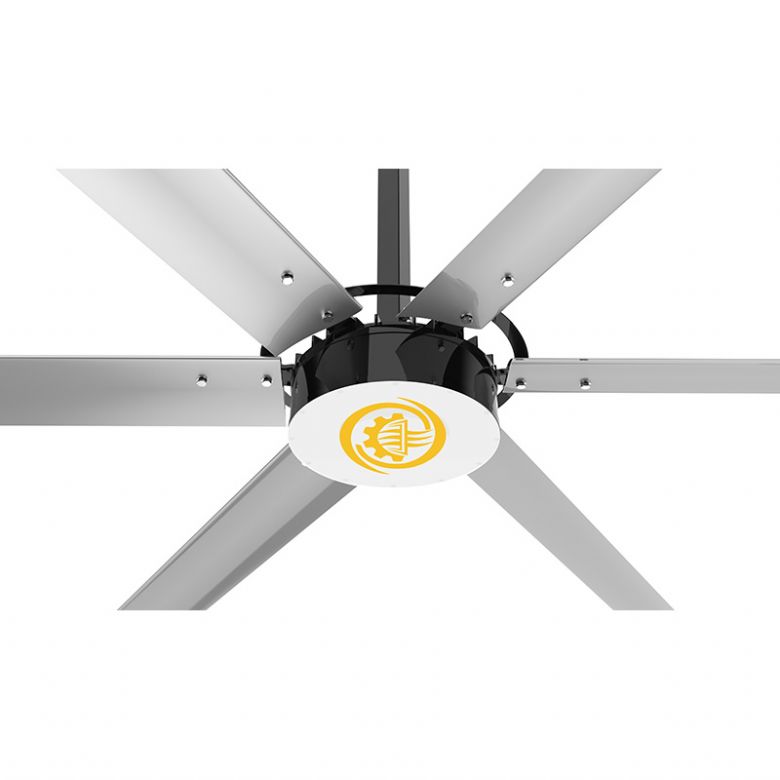

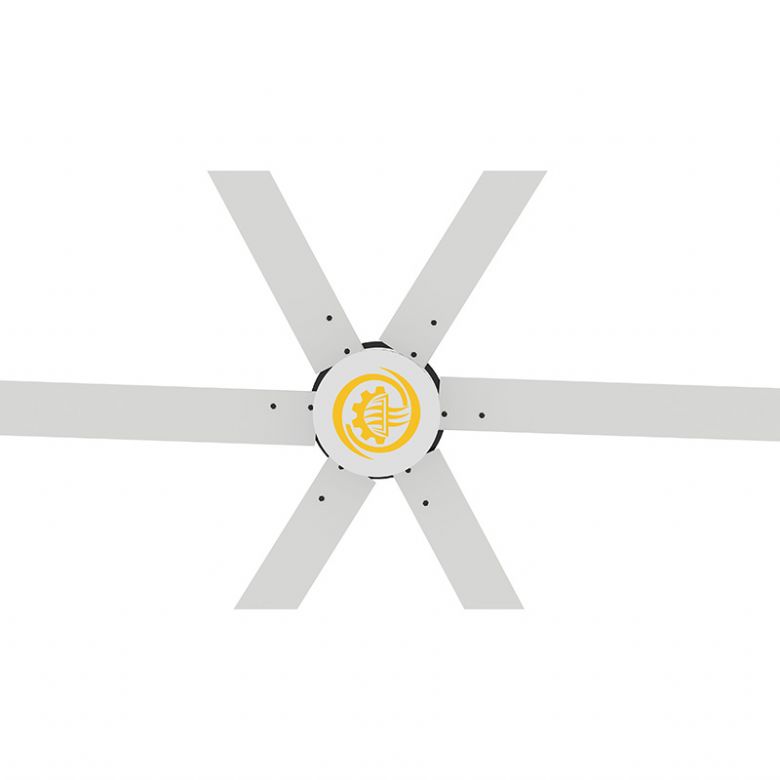

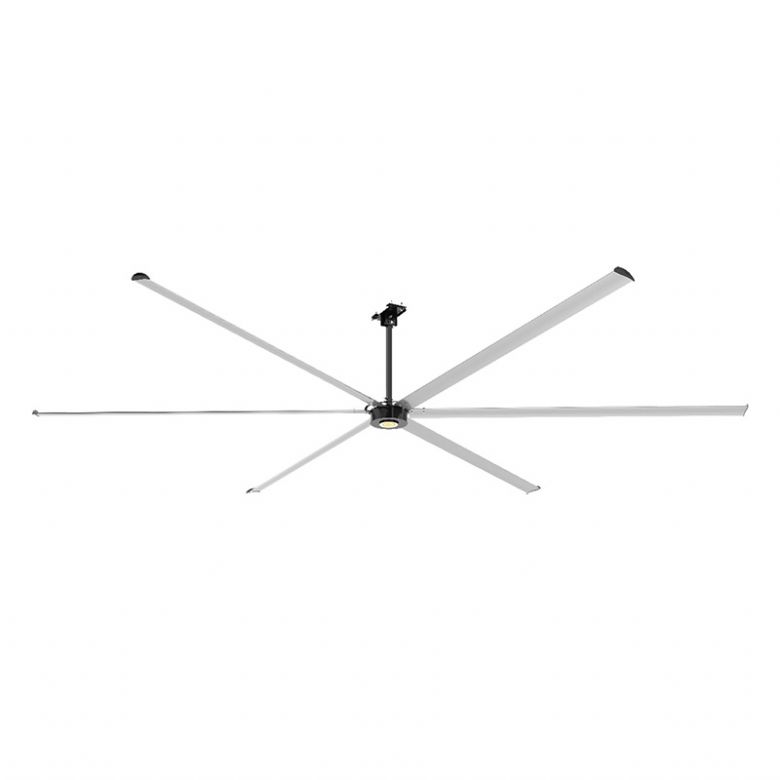

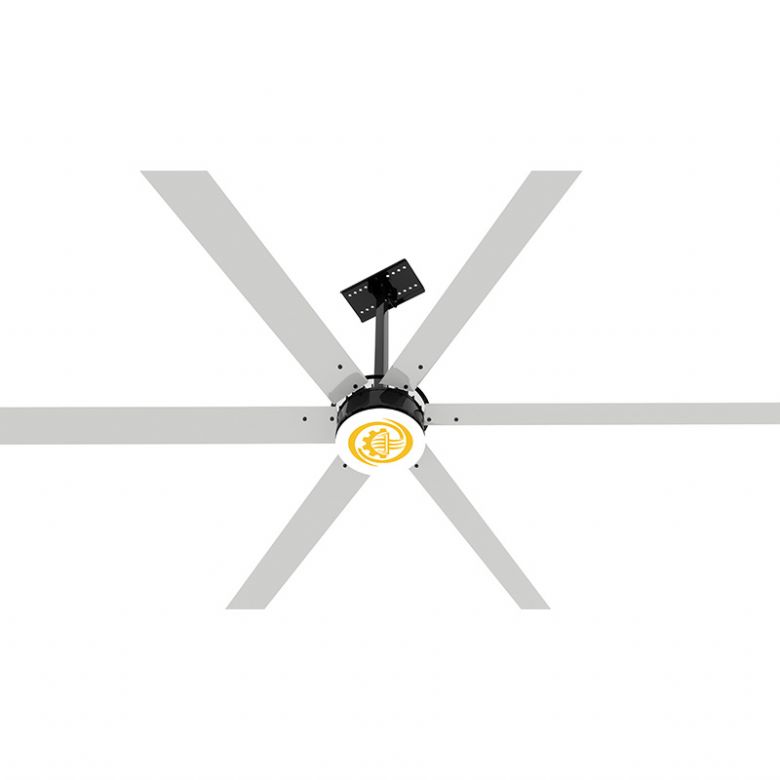

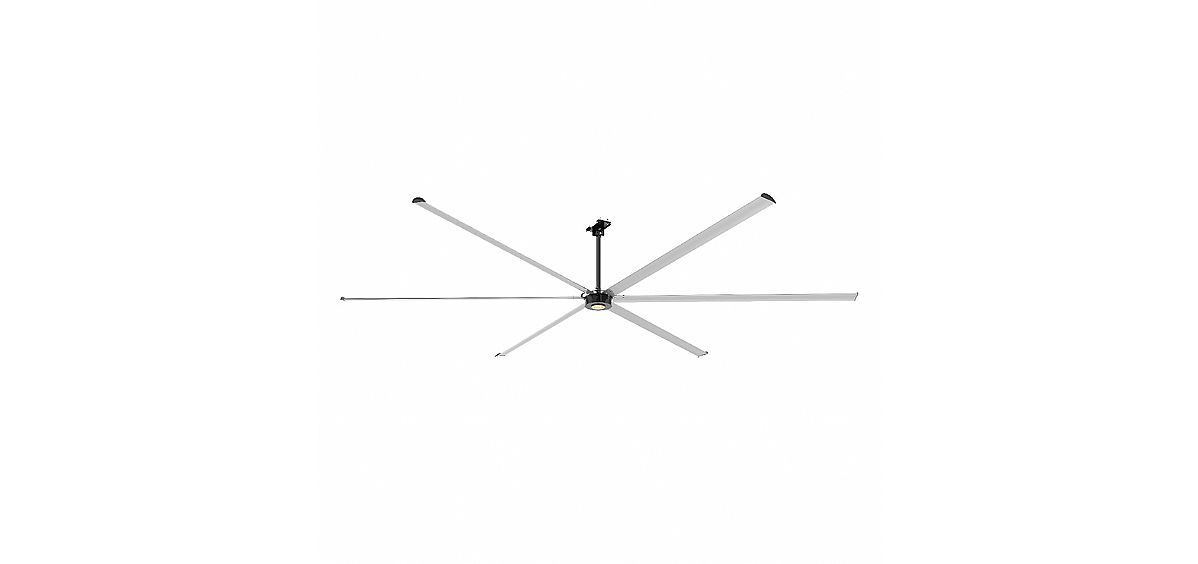

El ventilador HVLS Frigga de Cortec es una serie consolidada y ampliamente utilizada por muchos clientes, que cuenta con un diseño de motor PMSM de rotor externo. En comparación con los ventiladores HVLS tradicionales con transmisión por engranajes, ofrece un menor nivel de ruido, una estructura más compacta, un funcionamiento sin mantenimiento y una vida útil más prolongada.
PARÁMETROS TÉCNICOS
Modelo
Potencia del motor
Tamaño
Velocidad máxima
Volumen de aire
Área actual
Peso del ventilador
Ruido
CTPM-1500-7.3
1,5 kW
24 pies (7,3 m)
0-55
16000 m³/min
220/380 V (4,6/2,8 A)
120 kilos
43 dBA
CTPM-1200-6.1
1,2 kW
20 pies (6,1 m)
0-60
15100 m3/min
220/380 V (3 A/2,6 A)
108 kg
43 dBA
CTPM-1200-5.5
1,2 kW
18 pies (5,5 m)
0-65
13800 m3/min
220/380 V (2,7 A/2,5 A)
98 kg
43 dBA
CTPM-1200-4.9
1,2 kW
16 pies (4,9 m)
0-70
12500 m³/min
220/380 V (2,6 A/2,4 A)
92 kg
43 dBA
CTPM-750-5.5
750 W
18 pies (5,5 m)
0-65
12000 m3/min
220 V/2,5 A
82 kg
43 dBA
CTPM-750-4.9
750 W
16 pies (4,9 m)
0-80
11000 m3/min
220 V/2,3 A
75 kilos
43 dBA
CTPM-750-4.2
750 W
14 pies (4,2 m)
0-85
10000 m3/min
220 V/2 A
72 kg
43 dBA
CTPM-400-4.2
400 W
14 pies (4,2 m)
0-80
9500 m3/min
220 V/2 A
68 kg
43 dBA
CTPM-400-3.6
400 W
12 pies (3,6 m)
0-90
9000 m3/min
220 V/1,8 A
62 kg
43 dBA
CTPM-400-3
400 W
10 pies (3 m)
0-100
7500 m3/min
220 V/1,7 A
52 kilos
43 dBA
CTPM-400-2.4
400 W
8 pies (2,4 m)
0-120
6800 m3/min
220 V/1,5 A
50 kilos
43 dBA
DESCRIPCIÓN DEL PRODUCTO

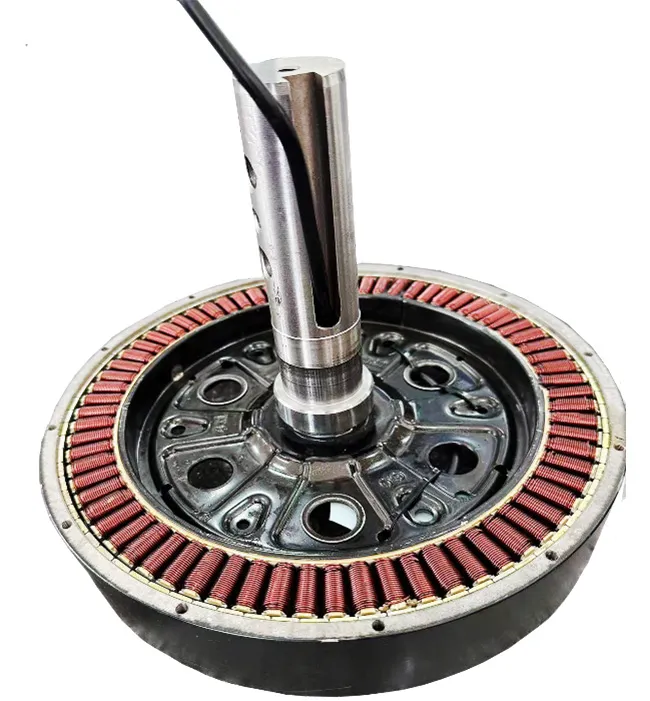

Motor El motor PMSM de CorTec tiene las ventajas de un alto par de arranque, un tiempo de arranque corto y una alta capacidad de sobrecarga, con una máquina de bobinado especializada, un equipo de prueba completo y un sistema de garantía de calidad estricto y eficaz, puede garantizar completamente una baja temperatura en el interior del motor y garantizar la temperatura del motor. Sin mantenimiento El motor PMSM de CorTec no requiere cambios de aceite tradicionales. Se acabaron los costosos mantenimientos y las fugas. VFD Diseñado especialmente para la industria de ventiladores HVLS. DESCRIBIR Basándose en la teoría del momento de los elementos de las aspas, CorTec ha realizado numerosos diseños para identificar la curvatura y el ángulo óptimos de las aspas del ventilador. Si desea ver el aspecto final, póngase en contacto con nosotros directamente (las dimensiones reales son confidenciales y están patentadas). CorTec comparó docenas de diseños aerodinámicos diferentes mediante simulaciones con ANSYS FLUENT e identificó la forma que producía el máximo flujo de aire en condiciones de potencia equivalentes. Como se ilustra en las siguientes imágenes, que muestran dos perfiles de aspas de ventilador distintos, los mapas de calor de velocidad del viento generados por sus rotaciones son muy diferentes. En concreto, el volumen de flujo de aire de la izquierda es un 5,7 % mayor que el de la derecha. Estructura La estructura interna de la pala del ventilador CorTec tiene un diseño especial: Pieza de conexión de viga El diseño especial de CorTec, con una placa de 8 mm de espesor y una curvatura especial, junto con la tecnología de soldadura robótica, garantiza totalmente la seguridad de los ventiladores para evitar cualquier accidente. CorTec ofrece simulación de flujo de viento (CFD) para clientes VIP o grandes proyectos, para lo cual es necesario proporcionar planos 3D del proyecto. Nuestros ingenieros seleccionarán el tamaño adecuado de los ventiladores y calcularán la cantidad necesaria para lograr la ventilación óptima de forma económica.
Instalación sencilla: el diseño integrado del gabinete de control y el variador de frecuencia (VFD) elimina la necesidad de una instalación secundaria.
Alta compatibilidad: compatible con motores síncronos de imanes permanentes y motores asíncronos. Fácil mantenimiento: las piezas de desgaste son fáciles de limpiar y reemplazar.
Componentes completos: incluye una perilla de control de velocidad y un interruptor de potencia del circuito principal.
Comodidad silenciosa: la frecuencia portadora de hasta 16 kHz garantiza una experiencia acústica silenciosa y natural.
Funcionamiento suave: funciona suavemente, permitiéndole disfrutar de la sensación de una brisa natural.
Sin autoajuste: admite el funcionamiento sin autoajuste para motores síncronos.
Protección integral: cuenta con hasta 33 funciones de protección, incluyendo protección contra impactos, sobrecorriente, sobretensión, sobrecarga y protección contra fallas a tierra.
Alta flexibilidad: unidad versátil; cambie entre el control de motores síncronos o asíncronos simplemente ajustando los parámetros.
Control centralizado: módulo inalámbrico opcional disponible para transmisión inalámbrica y control centralizado.
Algoritmo de control VVC: Basado en un nuevo algoritmo de control VVC para motores síncronos de imanes permanentes, permite un control perfecto sin necesidad de autoajuste.
Protección contra sobrecarga: El algoritmo propietario de limitación de corriente evita la sobrecorriente del motor y protege contra la desmagnetización causada por el sobrecalentamiento debido a la sobrecarga.
Protección contra impactos: Si las aspas del ventilador reciben un impacto, el variador de frecuencia puede detenerse y cortar la salida en tan solo 100 ms.
Conectividad IoT 4G: Permite el control basado en IoT, incluyendo arranque/parada, ajuste de velocidad y monitorización del sistema.
contiene dos nervaduras de refuerzo conectadas y cuatro nervaduras de refuerzo no conectadas, lo que hace que la pala sea ligera y más resistente a la rotura.
Cuando la pala se conecta al conector y la tuerca la aprieta, las dos nervaduras de refuerzo en forma de "E" tienen cierta capacidad de deformación. Cuando la pala se somete a la fuerza de apriete de arriba hacia abajo, las nervaduras de refuerzo se doblan ligeramente, lo que no solo garantiza una conexión firme entre el conector y la pala, sino que también asegura la resistencia estructural de la misma.

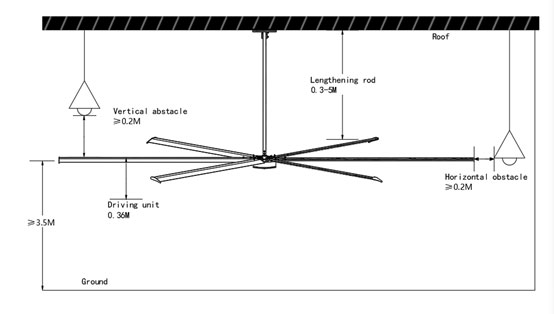

PLANO DE INSTALACIÓN
