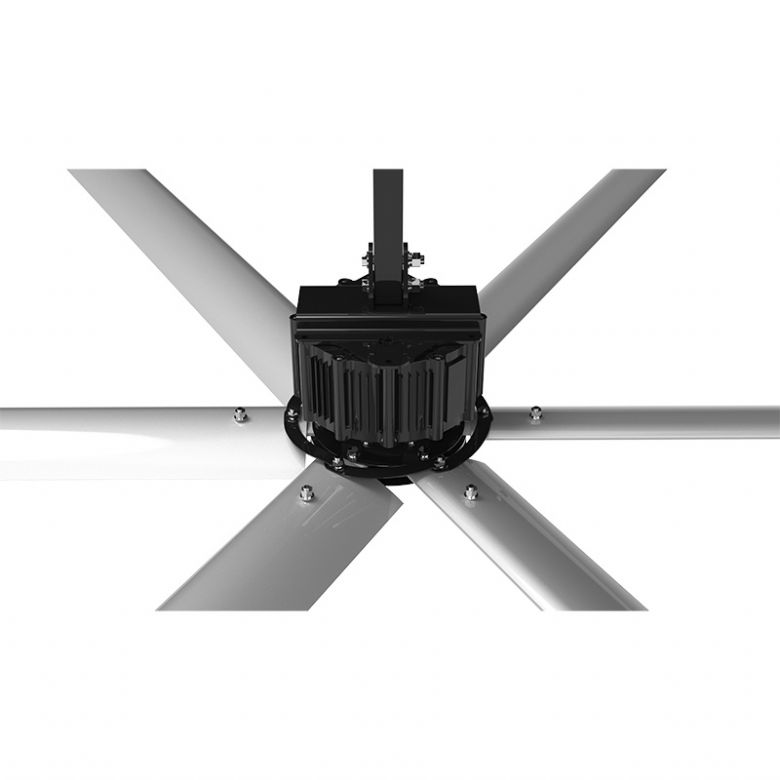

Motor

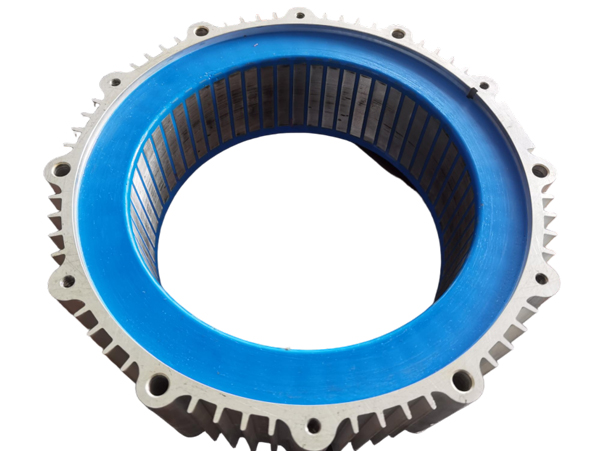

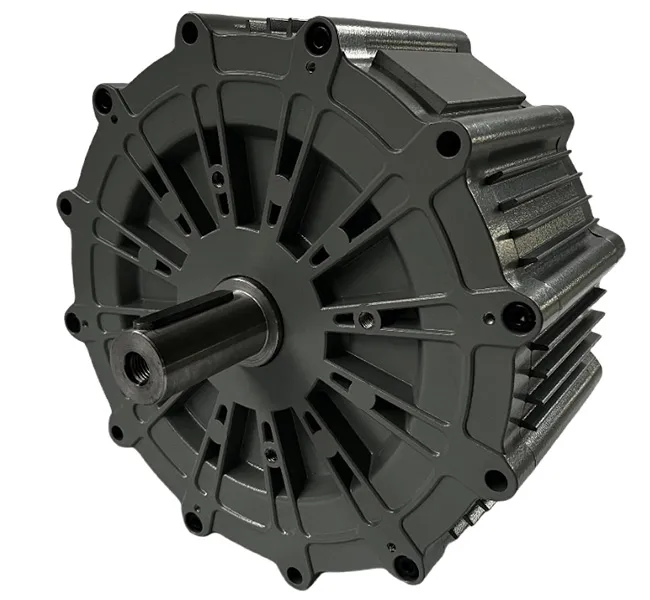

Motor interno IP64 sin engranaje ni aceite lubricante, sin necesidad de orificios de disipación de calor. Con imán permanente de neodimio-hierro-boro en estructura de mosaico. Instalación multipunto para reducir la fuerza de fijación y equilibrado, lo que mejora la seguridad.
Libre de mantenimiento
El motor PMSM CorTec no requiere cambios de aceite tradicionales. Se acabaron las costosas tareas de mantenimiento y las fugas.
Controlador
La caja de control CorTec PMSM utiliza convertidores Holip (de Danfoss) y electrodomésticos Schneider, con funciones de supresión de interferencias de radio y frenado. Además, cuenta con múltiples funciones de protección contra alarmas, como falla a tierra, sobretemperatura, sobrecorriente, subtensión, sobretensión, cortocircuito y pérdida de fase. Una ventana de observación transparente en el exterior de la caja permite observar el estado de funcionamiento en tiempo real. La parte frontal de la caja cuenta con un indicador luminoso de funcionamiento, un botón de ajuste de velocidad continua y un interruptor de tres velocidades.
Aspas del ventilador
MATERIAL:
Las aspas de CorTec están fabricadas con aleación de aluminio 6063
-T5. Esta aleación tiene una resistencia a la tracción de 215 MPa, un límite elástico de 160 MPa y una elongación del 15 %. Además, presenta una dureza Brinell de 60 HB y una resistencia al corte de 150 MPa. Esta aleación presenta buena conformabilidad, alta resistencia a la corrosión y excelente soldabilidad, lo que la hace adecuada para una amplia gama de aplicaciones en diversas industrias.
Alta resistencia: La aleación de aluminio 6063-T5 tiene un alto límite elástico y de tracción, lo que la hace adecuada para aplicaciones estructurales.
Buena resistencia a la corrosión: Esta aleación tiene una excelente resistencia a la corrosión, lo que la hace adecuada para aplicaciones exteriores y marinas.
DESCRIBIR
Basándose en la teoría del momento del elemento de aspa, CorTec ha realizado numerosos diseños para identificar la curva y el ángulo óptimos del aspa del ventilador. Si desea obtener una vista previa de la apariencia real, contáctenos directamente (las dimensiones reales son confidenciales y están patentadas).
CorTec comparó docenas de diseños aerodinámicos diferentes mediante simulaciones de ANSYS FLUENT e identificó la forma que generaba el máximo flujo de aire en condiciones de potencia equivalentes. Como se ilustra en las siguientes imágenes, que muestran dos perfiles distintos de aspas de ventilador, los mapas de calor de la velocidad del viento generados por sus rotaciones son muy diferentes. En concreto, el volumen del flujo de aire de la izquierda es un 5,7 % mayor que el de la derecha.
Estructura
La estructura interna del aspa del ventilador CorTec presenta un diseño especial:
dos nervaduras de refuerzo conectadas y cuatro independientes, lo que la hace ligera y más resistente a las fracturas.
Al conectar el aspa al conector y apretarlo con una tuerca, las dos nervaduras de refuerzo en forma de E tienen cierta capacidad de deformación. Al aplicar una fuerza de apriete de arriba a abajo, las nervaduras de refuerzo se doblan ligeramente, lo que no solo garantiza una conexión firme entre el conector y el aspa, sino que también garantiza su resistencia estructural.
Pieza de conexión de la viga
El diseño especial de CorTec, con placa de 8 mm de espesor, curvatura especial y tecnología de soldadura robótica, puede garantizar totalmente la seguridad de los ventiladores para evitar que ocurra cualquier accidente.
CorTec ofrece simulación de flujo de viento (CFD) para clientes VIP o grandes proyectos, lo que requiere planos 3D del proyecto. Nuestros ingenieros seleccionarán el tamaño adecuado de ventiladores y calcularán la cantidad necesaria para lograr la ventilación más adecuada y económica.
