Distribución de la velocidad del viento y características del flujo

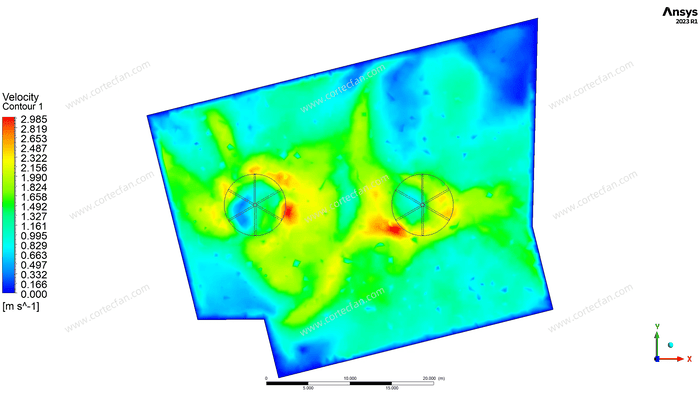

En el primer diagrama de simulación CFD, se observa que la distribución de la velocidad del viento presenta un claro cambio de gradiente. El área roja de la figura representa la zona con mayor velocidad del viento, mientras que el área azul es la zona con menor velocidad. Dado que el ventilador HVLS genera un gran flujo de aire durante su funcionamiento, la velocidad del viento es mayor en la zona cercana al ventilador y disminuye gradualmente hacia la periferia. Este diseño permite que el ventilador cubra un área mayor y evita que el flujo de aire local sea demasiado fuerte o demasiado débil.
El área de rotación del ventilador en el perfil de la velocidad del viento crea un patrón de flujo de aire similar a un vórtice. Este efecto de vórtice ayuda a distribuir el aire uniformemente. El ventilador no solo actúa en el área circundante, sino también en las zonas más alejadas del espacio, lo que favorece la uniformidad y expansión del flujo de aire. Esto hace que los ventiladores HVLS sean ideales para su uso en soluciones de ventilación de grandes espacios.
Análisis de renderizado de volumen y patrones de flujo de aire en 3D

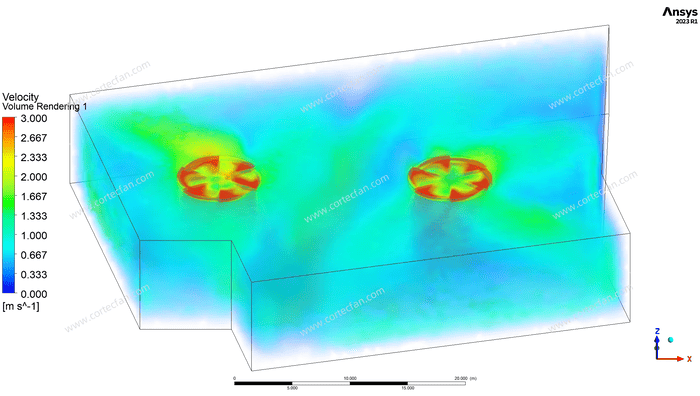

La segunda imagen muestra un mapa más detallado de la distribución de la velocidad del viento mediante renderizado volumétrico. Se observa que, en la zona de rotación del ventilador, el flujo de aire se ve claramente afectado por las aspas, formando una potente estructura de vórtice. Estos vórtices difunden eficazmente el aire y evitan que quede atrapado en una zona específica. Además, el renderizado volumétrico también muestra las características del flujo dentro del radio de acción del ventilador. La velocidad del viento se expande gradualmente desde el núcleo del ventilador hacia todo el espacio, lo que demuestra las ventajas del rendimiento fluidomecánico del ventilador HVLS en espacios amplios. Esta escalabilidad del flujo de aire hace que el ventilador HVLS sea más eficiente que los ventiladores tradicionales de alta velocidad y bajo volumen en entornos de gran superficie.
Variación de la velocidad del viento y optimización de la eficiencia energética

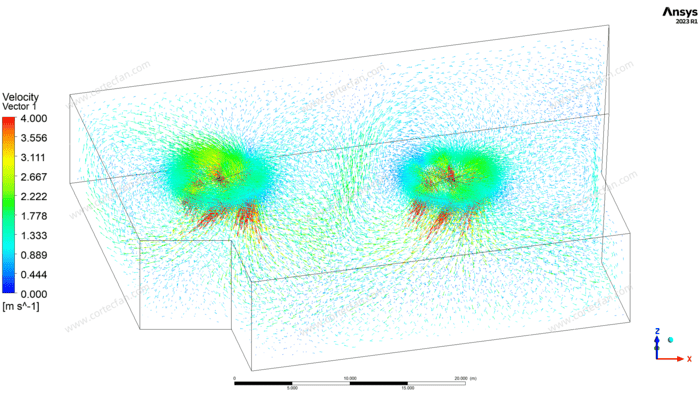

El tercer perfil de velocidad del viento muestra cómo cambia en diferentes zonas. Como se puede observar en la figura, la velocidad del viento aumenta rápidamente en el centro del ventilador y alcanza su valor máximo, mientras que disminuye gradualmente en la zona alejada del ventilador. Este cambio en el gradiente de velocidad del viento indica que el flujo de aire generado por el ventilador es uniforme.
Mediante un análisis más detallado de la distribución de la velocidad del viento, los diseñadores pueden ajustar la velocidad y el ángulo del ventilador según las necesidades reales del espacio para optimizar aún más el flujo de aire y la eficiencia energética.
Resumir
Como dispositivo de ventilación de baja velocidad y alta eficiencia, los ventiladores HVLS pueden proporcionar un flujo de aire uniforme en espacios amplios, mejorar la calidad del aire y reducir el consumo energético de los sistemas de aire acondicionado gracias a sus exclusivos principios de diseño. Combinados con los resultados de simulación CFD, podemos observar el excelente rendimiento de los ventiladores HVLS en mecánica de fluidos. Además, gracias al diseño específico de las aspas y al ajuste de la forma y el ángulo, los ventiladores HVLS pueden proporcionar la mejor ventilación en diferentes entornos de aplicación.
